YKK系列鼠籠型西瑪電機高壓電動機

時間：2020-02-03 10:04

一、YKK系列鼠籠型高壓電動機概述

YKK系列高壓三相異步電動機（機座號355-1000）是本廠研制的最新產品，結構合理，工藝先進。具有高效、節能、噪音低、振動小、運行可靠、安裝維修方便等優點。

電動機的功率等級、安裝尺寸、電氣性能均符合標準GB755-2000《旋轉電機定額和性能》與有關的IEC標準和行業標準JB/T10315.2-2002。。

電動機的基本安裝方式為臥式帶底角（IMB3）,工作制為連續工作制（S1）。

二、YKK系列鼠籠型高壓電動機結構

電動機采用箱式結構。機座采用鋼板焊接而成，重量輕、剛度好。電動機頂部安裝封閉式空/空冷卻器，拆裝方便，有利于電機的維護和修理，

定子采用外壓裝結構，定子繞組采用F級絕緣材料，端部有可靠的固定及綁扎，在制造過程中經過多次匝間脈沖電壓試驗及對地耐壓試驗，并采用國外先進的真空壓力浸漬無溶劑漆設備及工藝（VPI）處理。因此，電動機的絕緣性能優良可靠，機械強度好，防潮能力強。

鼠籠轉子采用鑄鋁與銅條兩種結構，采用先進可靠的鑄鋁工藝或焊接工藝制造而成，并經過動平衡校驗，保證電動機運行平穩可靠。

軸承有滾動軸承和滑動軸承兩種形式，依電機功率大小及轉速而定。電動機的電源額定頻率為50Hz，額定電壓為6000V/10000V，防護等級基本型式為IP44,/IP54也可以按訂貨要求提供其他電壓、頻率和防護等級的電動機。

三、YKK系列鼠籠型高壓電動機用途

電動機可用于驅動各種不同機械之用，如壓縮機、水泵、破碎機、切削機床、運輸機械及其他機械設備，在礦山、機械工業、石油化工工業、發電廠等各種工礦企業中作原動機用。用以傳動鼓風機、磨煤機、軋鋼機、卷?yè)P(yáng)機的電動機在訂貨時應注明用途及技術要求，采用特殊的設計以保障可靠運行。

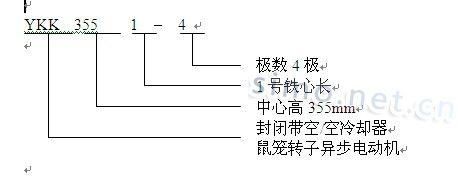

四、YKK系列鼠籠型高壓電動機型號含義（以YKK3551-4為例）
