西瑪電機耐電壓電機試驗注意事項。

時間：2019-08-09 10:02

      耐壓試驗的專業術語為介電強度試驗（以下簡稱耐壓試驗），是電機產品的一個重要檢查項目，對于大多數電機生產廠家會在電工半成品和檢查試驗兩個環節進行該項目的檢查，但因被測試對象狀態的不一致性，兩個環節所施加的電壓峰值有所區別。

      耐壓試驗因所加電壓有交流和直流之分，所以又分成耐交流電壓試驗和耐直流電壓試驗兩種，兩者不能相互代替。對于中小型電機，如無特殊說明，可理解為只要求進行耐交流電壓試驗。限于篇幅限制，本文只對耐交流電壓試驗進行簡述。

對新繞組首次試驗

      試驗設備采用專用的耐電壓試驗儀，儀器的選擇應按照實測電機的規格選擇，試驗方法、試驗峰值及相關的注意事項包括：

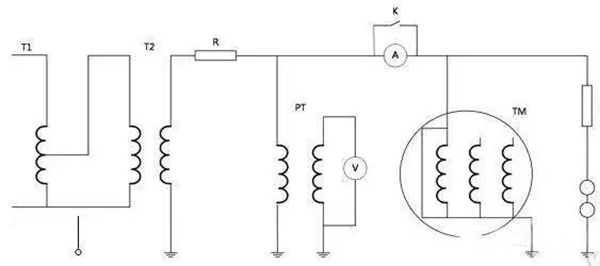

      升壓變壓器的高壓輸出端接被試繞組，低壓端接地。測試現場的接地線必須定期檢查，預防因接地不良導致事故。

      被測試電機外殼（或鐵心）以及未加高壓的繞組都應可靠接地。

      試驗加壓時間分為1min和1s兩種；對于電機成品按1min方法耐壓試驗，電壓值按GB755具體的規定值。

      對于電機定子和繞線電機轉子半成品，應較整機產品有所增加，具體在產品的技術條件中有規定。

      為防止被試繞組儲存電荷放電擊傷試驗人員，試驗完畢，要將被試繞組對地放電方可拆下接線，這一點對較大容量的電機尤為必要。

成品電機耐電壓試驗施壓峰值

      該規定不包括直流電機、同步電機、非永久短路的異步電機（或同步感應電機轉子）、勵磁電機及電機與裝置的成套組合。

      額定功率不超過1kW，且額定電壓不超過100V的電機，試驗壓值按式（1）。

      U試驗=2UN+500…………………（1）

      式（1）中：

      U試驗—電機耐壓試加電壓峰值，單位V；

      UN—電機的額定電壓，單位V。

      額定功率小于10000kW的旋轉電機，試驗壓值按式（2），但最低不能低于1500V；式中代號同式（1）。

      U試驗=2UN+1000…………………（2）

      額定功率不小于10000kW，且額定電壓不超過24kV的旋轉電機，試驗壓值按式（3），式中代號同式（1）。

      U試驗=2UN+1000…………………（3）

      額定功率不小于10000kW，且額定電壓大于24kV的旋轉電機，試驗電壓值按協議規定。

不同試驗方法下施加電壓的規定

      1min方法試驗時，加電壓應從不超過試驗電壓的一半開始，然后均勻地或每步不超過全值的5%逐步升至全值，這一過程所用時間應不少于10s。加壓達到lmin再逐漸將電壓降至試驗電壓的一半以后才允許關斷電源。該要求在電壓測試儀中實現，電機廠家無需再進行設定。

      1s的方法僅限于批量生產的額定功率≤200kW，額定電壓UN≤lkV的電機；采用該方法試驗時，試驗電壓要高于lmin方法規定值的20%，即1min試驗方法施壓值的1.2倍。

重復耐壓試驗及修理電機耐壓要求

      耐電壓試驗對電機繞組因積累效應會有不同程度的損傷，一般不進行重復試驗。必須試驗時，應降至首次試驗電壓的80%進行。為排除電機受潮等因素，在耐電壓前應通過烘干及絕緣電阻檢測手段確保電機處正常狀態。

      對于修理電機，若為全新繞組，則可以按新繞組測試施加電壓，如果為局部修理繞組，施加電壓按新繞組的75%執行。
