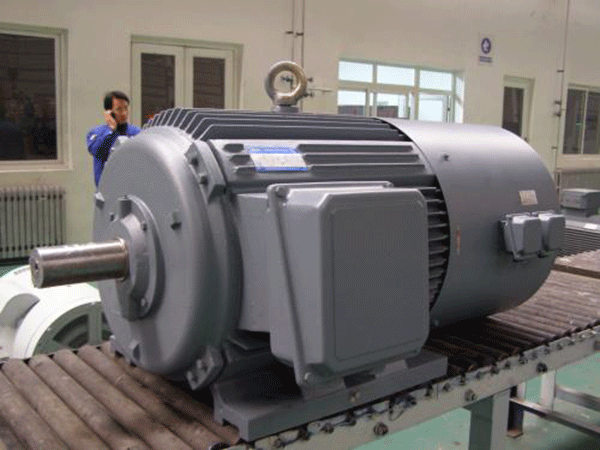

如何區分三相異步電西瑪動機的出線端的頭尾？

時間：2019-08-12 12:03

      一個電池，一個萬用表就可以判斷三相異步電動機出線的頭尾。
      用萬用表把三個繞組找出來，萬用表調到直流毫安檔，接任意一個繞組，用一節電池碰觸（注意：是不停地碰觸）另一組繞組，如果表針向大數字方向（順時針?lè)较颍┺D(zhuǎn)動，說明萬用表紅表筆所接線頭與電池正極所接線頭為同一極性，如果表針向小數字方向（逆時針?lè)较颍┺D(zhuǎn)動，說明萬用表所接線頭與電池負極所接線頭為同一極性，將這兩組繞組的同極性端做好記號，然后用相同方法找出另一繞組的同極性端，把三個同極性端作為頭（尾），那么，另三個同極性端就是尾（頭）。
      那么具體如何操作呢？

1.測量三相異步電動機絕緣電阻

      測量三相異步電動機   各相繞組之間以及各相繞組對機殼之間的絕緣電阻，可判別繞組是否嚴重受潮或有缺陷。測量方法通常用手搖式兆歐表，額定電壓低于500伏的電動機用500伏的兆歐表測量，額定電壓在500～3000伏的電動機用1000伏的兆歐表測量，額定電壓大于3000伏的電動機用2500伏的兆歐表測量。

      ①選用合適的量程的兆歐表。

      ②測量前要先檢查兆歐表是否完好。即在兆歐表未接上被測物之前，搖動手柄使發電機達到額定轉速（120轉/分），觀察指針是否指在標尺的∞位置。將接線柱線（L）和地（E）短接，緩慢搖動手柄，觀察指針是否指在標尺的0位。如果指針不能指到該指的位置，表明兆歐表有故障，應檢修后再用。

      ③測量三相異步電動機的絕緣電阻。當測量三相異步電動機各相繞組之間的絕緣電阻時，將兆歐表L和E分別接兩繞組的接線端；當測量各相繞組對地的絕緣電阻，將L接到繞組上，E接機殼。接好線后開始搖動兆歐表手柄 ，搖動手柄的轉速須保持基本恒定（約120轉/分），搖動一分鐘后，待指針?lè)€(wěn)定下來再讀數。將測得的數據填入表1。

表1絕緣電阻測量記錄表
      相間絕緣 絕緣電阻 各相對地絕緣 絕緣電阻
      U相與V相 U相對地
      V相與W相 V相對地
      W相與U相 W相對地

2.判別三相異步電動機定子繞組的首尾端

用萬用表檢查方法之一

      ①判斷各相繞組的兩個出線端。

      用萬用表電阻檔分清三相繞組各相的兩個線頭，并進行假設編號。按圖1-1的方法接線。

      ②判斷首尾端。注視萬用表（微安檔）指針擺動的方向，合上開關瞬間，若指針擺向大于0的一邊，則接電池正極的線頭與萬用表負極所接的線頭同為首端或尾端。如指針?lè)聪驍[動，則接電池正極的線頭與萬用表正極所接的線頭同為首端或尾端。

      ③再將電池和開關接另一相兩個線頭，進行測試，就可正確判別各相的首尾端。

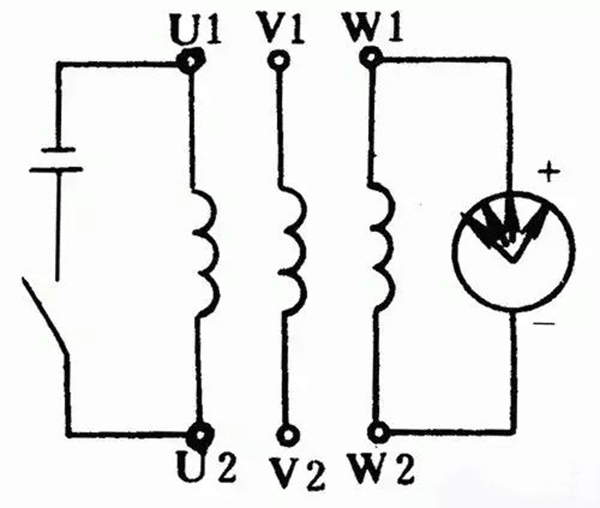

圖1萬用表檢查方法之一

用萬用表檢查方法之二

      ①判斷各相繞組的兩個出線端。

      用萬用表電阻檔分清三相繞組各相的兩個線頭。

      ②給各相繞組假設編號為U1、U2、V1、V2和W1、W2。

      ③按圖1-2接線，判斷首尾端。用手轉動電動機轉子，如萬用表（微安檔）指針不動，則證明假設的編號是正確的，若指針有偏轉，說明其中有一相首尾端假設編號不對，應逐相對調重測，直至正確為止。

#p#分頁標題#e#

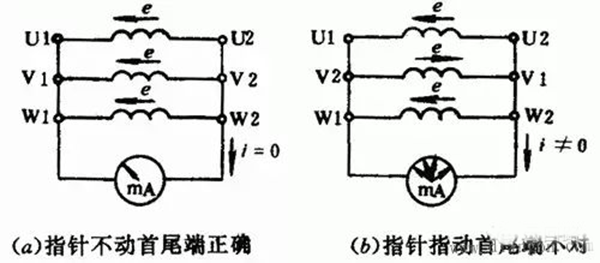

圖2 萬用表檢查方法之二

低壓交流電源法

      ①判斷各相繞組的兩個出線端。

      用萬用表電阻檔分清三相繞組各相的兩個線頭，并進行假設編號。

      ②按圖1-3接線。把其中任意兩相繞組串聯后再與電壓表或萬用表的交流電壓檔連接，第三相繞組與36V低壓交流電源接通。

      ③判斷首尾端。通電后，若電壓表無讀數，說明連在一起的兩個線頭同為首端或尾端。電壓表有讀數，連在一起的兩個線頭中一個是首端，另一個是尾端，任定一端為已知首端，同法可定第三相的首尾端。

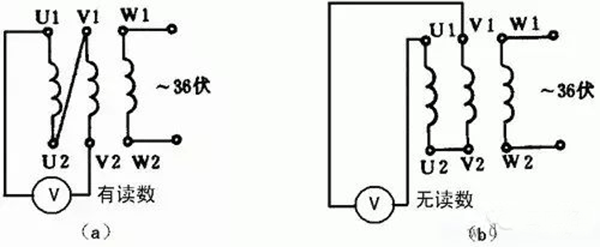

圖3 低壓交流電源法

3.接線

      按三相異步電動機銘牌規定接線，并加接接地保護線。

4.注意事項

      1.測量三相異步電動機絕緣電阻時，絕對不允許設備帶電時用兆歐表測絕緣電阻；測量完畢，應對設備進行放電，否則容易引起觸電事故。

      2.兆歐表未停止轉動之前，禁止用手觸及設備的測量部分或兆歐表接線柱。拆線時，也不可觸及引線的裸漏部分。
