伺服電機編碼器絕電機維修對式和增量式區別。

時間：2019-08-18 19:01

編碼器(encoder)是將信號(如比特流)或數據進行編制、轉換為可用以通訊、傳輸和存儲的信號形式的設備。編碼器把角位移或直線位移轉換成電信號，前者稱為碼盤，后者稱為碼尺。按照讀出方式編碼器可以分為接觸式和非接觸式兩種;按照工作原理編碼器可分為增量式和絕對式兩類。增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。絕對式編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。

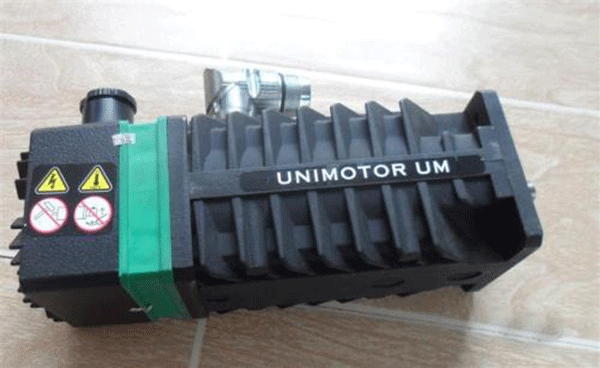

伺服電機編碼器

      增量伺服電機編碼器介紹

      增量編碼除了普通編碼器的ABZ信號外，增量型伺服編碼器還有UVW信號，國產和早期的進口伺服大都采用這樣的形式，線比較多。

      增量式編碼器以轉動時輸出脈沖，通過計數設備來知道其位置，當編碼器不動或停電時，依靠計數設備的內部記憶來記住位置。這樣，當停電后，編碼器不能有任何的移動，當來電工作時，編碼器輸出脈沖過程中，也不能有干擾而丟失脈沖，不然，計數設備記憶的零點就會偏移，而且這種偏移的量是無從知道的，只有錯誤的生產結果出現后才能知道。

      解決的方法是增加參考點，編碼器每經過參考點，將參考位置修正進計數設備的記憶位置。在參考點以前，是不能保證位置的準確性的。為此，在工控中就有每次操作先找參考點，開機找零等方法。

      比如，打印機掃描儀的定位就是用的增量式編碼器原理，每次開機，我們都能聽到噼哩啪啦的一陣響，它在找參考零點，然后才工作。

      絕對伺服電機編碼器介紹伺服電機編碼器絕對式和增量式區別

      絕對型旋轉光電編碼器，因其每一個位置絕對唯一、抗干擾、無需掉電記憶，已經越來越廣泛地應用于各種工業系統中的角度、長度測量和定位控制。

      絕對編碼器碼盤上有許多道刻線，每道刻線依次以2線、4線、8線、16線……編排，這樣，在編碼器的每一個位置，通過讀取每道刻線的通、暗，獲得一組從2的零次方到2的n-1次方的唯一的2進制編碼(格雷碼)，這就稱為n位絕對編碼器。這樣的編碼器是由碼盤的機械位置決定的，它不受停電、干擾的影響。

      絕對編碼器由機械位置決定的每個位置的唯一性，它無需記憶，無需找參考點，而且不用一直計數，什么時候需要知道位置，什么時候就去讀取它的位置。這樣，編碼器的抗干擾特性、數據的可靠性大大提高了。

      由于絕對編碼器在定位方面明顯地優于增量式編碼器，已經越來越多地應用于伺服電機上。絕對型編碼器因其高精度，輸出位數較多，如仍用并行輸出，其每一位輸出信號必須確保連接很好，對于較復雜工況還要隔離，連接電纜芯數多，由此帶來諸多不便和降低可靠性，因此，絕對編碼器在多位數輸出型，一般均選用串行輸出或總線型輸出，德國生產的絕對型編碼器串行輸出最常用的是SSI(同步串行輸出)。

      從單圈絕對式編碼器到多圈絕對式編碼器　旋轉單圈絕對式編碼器，以轉動中測量光碼盤各道刻線，以獲取唯一的編碼，當轉動超過360度時，編碼又回到原點，這樣就不符合絕對編碼唯一的原則，這樣的編碼器只能用于旋轉范圍360度以內的測量，稱為單圈絕對式編碼器。如果要測量旋轉超過360度范圍，就要用到多圈絕對式編碼器。

      編碼器生產廠家運用鐘表齒輪機械的原理，當中心碼盤旋轉時，通過齒輪傳動另一組碼盤(或多組齒輪，多組碼盤)，在單圈編碼的基礎上再增加圈數的編碼，以擴大編碼器的測量范圍，這樣的絕對編碼器就稱為多圈式絕對編碼器，它同樣是由機械位置確定編碼，每個位置編碼唯一不重復，而無需記憶。

      多圈編碼器另一個優點是由于測量范圍大，實際使用往往富裕較多，這樣在安裝時不必要費勁找零點，將某一中間位置作為起始點就可以了，而大大簡化了安裝調試難度。多圈式絕對編碼器在長度定位方面的優勢明顯，歐洲新出來的伺服電機基本上都采用多圈絕對值型編碼器。

      伺服電機編碼器絕對式和增量式區別

      增量與絕對是指的編碼器是增量式還是絕對式。增量式只能記住它自己走了多少步，當然，還會有一個原點。在開機，第一次走過原點以前，它是不知道自己的位置在什么地方的。而絕對編碼器只要上電就能知道自己現在所處的位置。絕對編碼器需要刻更多的線，成本更高，性能更好，所以貴。
